 您现在的位置 >> 所有产品 >> 高压穿墙套管简介 >> 高压穿墙套管简介

产品编号:
1181992416
产品名称:
高压穿墙套管简介
规  格:
铜导体_铝导体_母线式
产品备注:
10kV穿墙套管,20kV穿墙套管,35kV穿墙套管

   产品说明

电站用高压穿墙套管适用于35kV及以下电压等级的电站、变电所配电装置及电器设备中,供导线(母线)穿过接地隔板,墙壁及封闭配电机构中作为绝缘支持和外部导线(母线)连接用。
电站用高压穿墙套管分为户内户外两大系列,有铜导体穿墙套管,铝导体穿墙套管及不带导体的母线式穿墙套管三种结构,并有普通型和耐污型两大类产品。
由于产品较多,为了方便用户查询,将产品分别分类列表介绍。其中又将耐污型系列分类为爬电比距2.0cm/kV以下和2.5cm/kV以上两类。特别推荐爬电比距2.5cm/kV3.1cm/kV产品,不仅户外端耐污性能高,而且尽可能地加大了户内端的爬电比距,以防止因凝露等原因造成闪络。
高压穿墙套管性能符合GB12944.1-91《高压穿墙套管技术条件》、GB12944.2《高压穿墙套管尺寸与特性》的规定。

主要机电特性

额定电压kV

工频试验电压不小于 kV

雷电冲击耐受电压不小于 kV

干或湿耐受

击穿

可见电晕

6

23

58

60

10

30(37.5)

75

7593.8

20

50

120

14.8

125

35

80(100)

176

25.8(32.2)

185(231)

注:括号()内数据为高海拔地区使用产品特性。

额定电流A

250

400

630

1000

1600

2000

3150

5s热短时电流不小于 Ka

3.8

7.2

12

20

30

40

60

弯曲破坏负荷不小于 kN

4

4

8

8

8

12.5

12.5

型号说明

C——户内铜导体穿墙套管;
CL——户内铝导体穿墙套管;
CWL——户外-户内铝导体穿墙套管;
CB——户内圆导杆穿墙瓷套管;
CWB——户外-户内圆导杆穿墙瓷套管;
B——抗弯破坏负荷等级,7.5kN
CLB——户内铝导体穿墙套管(加强型)
CWLB
——户外-户外铝导体穿墙套管(加强型)
CW
——户外-户内铜导体穿墙套管
CWWL
——户外-户内耐污型铝导体穿墙套管
CWW
——户外-户内耐污型铜导体穿墙套管
CM
——户内母线穿墙套管
CMW——户外母线穿墙套管
CMWW
——户外-户内耐污型铜导体穿墙套管
字母后数字为设计顺序号。
对带导体套管,短横后分数:分子为套管额定电压千伏数;Q表示大爬距;分母为套管额定电流安培数;第二个短横后数字为污秽等级号;第三个短横后字母G表示高原型。
对母线式套管,字母后第一个短横后数字为额定电压千伏数;第二个短横后数字为套管瓷套内径直径毫米数;第三个短横后数字为污秽等级号。
例:型号CWWL-35/630-3
35kV电压、630A电流、户外-户内耐污型铝导体穿墙套管,适用于3级污区。
例:型号CWWL-35/630-1-G
35kV电压、630A电流、户外-户内高原耐污型铝导体穿墙套管,适用于1级污区。
例:型号CWWB-35Q/630
35kV电压、630A电流、大爬距铜导体穿墙套管。

使用环境

 套管适用于环境温度-40℃~40℃,不适用于在足以降低套管性能的条件下以及套管户内部分表面凝露情况下使用。
  当套管环境温度高于+40℃, 但不超过+60℃时,套管的工作电流建议按环境温度每增高1℃,额定电流负荷降低1.8℃。
  当套管在环境温度高于+40℃以及符合GB12944.1 5.1条中规定的最高允许发热温度的情况下使用时,允许其工作电流长期过载, 建议按环境温度每降低1℃,额定电流负荷增加0.5%,但增加值不应大于额定电流的20%
  套管按使用场所可分为: 户内普通型、户外-户外普通型、户外-户内耐污型、户外-户内高原型、户外-户内高原耐污型五种类型。
  户内普通型一般适用于安装地点海拔不超过1000m地区,但安装地点应是无明显污秽地区。
  户外-户内耐污型适用于安装地点海拔不超过1000m的污秽地区。对于严重及特重污秽区用35kV套管,可选用63kV油纸电容式穿墙套管。
  户外-户内高原型适用安装地点海拔为3000m以下地区。
  户外-户内高原耐污型适用于安装地点海拔为3000m以下的污秽地区。
  套管按所使用导体材料又可分为铝导体、铜导体以及不带导体(母线式)的三种类型。额定电流1500A及以下铜导体的穿墙套管作过渡产品,其主要尺寸及特性按GB12944.2附录B的规定。其型号字母B表示强度等级为7500N。其它各类套管的弯曲强度等级分类如下,母线穿墙套管的使用电流决定用户采用的母线尺寸。

结构简介:

套管由瓷套、安装法兰及导电部分装配而成,母线穿墙套管不带导电部分。瓷套与法兰固定方式,除35kV高原型以及部分耐污型产品采用机械卡装外,其余均用水泥胶合剂胶装;铜志电杆采用定心垫圈和螺母固定,铜、铝导电排采用定心垫圈和开口销固定。对母线穿墙套管所带安装用夹板,出厂时未加工开口尺寸,以便用户根据实际选用的母线规格型式自行确定开口尺寸。瓷件表面一般上棕釉。安装法兰一般采用灰铸铁,但电流等级为1500A及以上产品的法兰、端帽及定心垫圈采用硅铝合金, 以降低套管在长期工作下的发热温度。各种黑色金属附件表面涂灰磁漆。
  为了提高套管的起始电晕,对2035kV套管在结构上采取均压措施,将靠近法兰部位的瓷套及两边的伞(棱)适当加大、加厚,在瓷件焙烧前于瓷套内腔和法兰附近以及靠近法兰的第一个伞(棱)上均匀涂上一层半导体釉,经焙烧后使半导体釉牢固地结合在瓷壁上,并通过接触片使导体与瓷壁短路,这样就大大改善了电场分布,防止套管内腔发生放电,提高滑闪放电电压。以往对2030kV套管内腔和法兰处采用喷铝层来改善电场分布,运行证明铝层易于剥落,往往不起作用,改用上半导体釉后克服了喷铝的缺点。
  套管导电部分,过去只采用铜导体。由于铜材价格较贵,同时电材部分亦普遍使用铝导体,因此,通过试验研究我厂发展了铝导体产品系列。采用铝导体后不但可节省大量铜材,还可节省需经特别加工的铜铝过渡端子,相应降低了产品成本;从性能来说,由于铝导体与母线连接的导电接触面积比原有铜导杆大,克服了以往铜导杆接触面积太小而产生温升过高的缺点。我厂整个穿墙套管系列产品主要系铝导体,手册中仍保留31035kV4001500A带螺母的圆铜导电杆穿墙套管,供维修使用。供特需的2000A铜导体穿墙套管,我厂已发展四孔板抱紧式端子结构,运行可靠。 套管接线端子的尺寸规格符合GB5273《变压器、高压电器和套管的接线端子》 的规定,可保证互换。

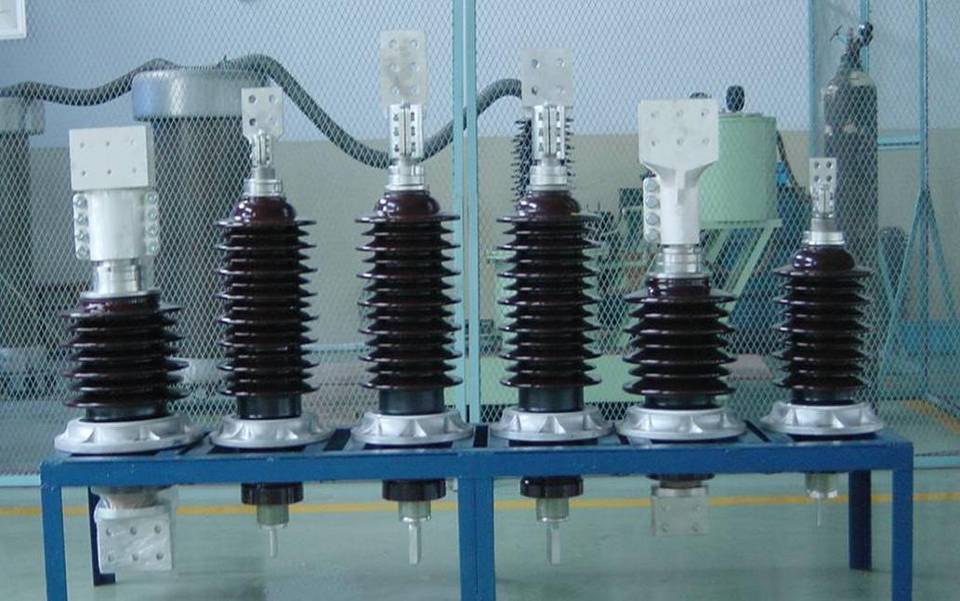

35kV大电流穿墙套管


高压穿墙套管

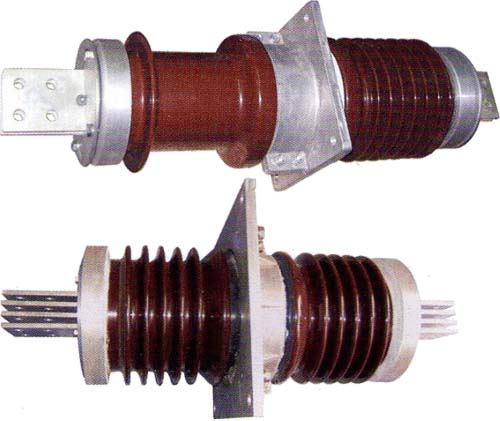

母线穿墙套管


20kV穿墙套管 35kV穿墙套管

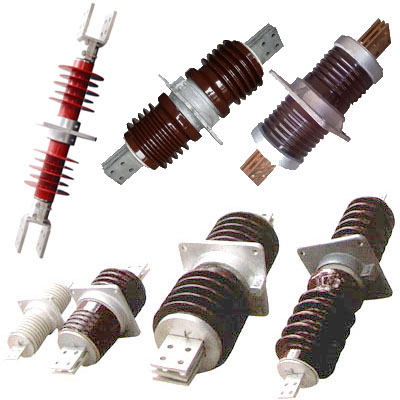

10~35kV高压穿墙套管


10kV穿墙套管


复合高压穿墙套管 硅橡胶外套
