户外高压跌落式熔断器

                                   RW7-10

一、用途

本产品系户外用高压保护器。用于额定电压10KV的交流电力系统中，作配电变压器高压侧或配电支干线路的短路及过载保护用。

二、产品的工作原理

本产品系串联在线路中。正常电流下，熔丝张紧，使熔丝管上下的活动关节紧锁。故熔丝管能在静触头的压力作用下处于合闸位置。而当系统发生故障（如短路或过载）时，故障电流使熔丝迅速熔断。熔丝熔断后，下、下动触头因失去张力而下翻，使紧锁机构释放，熔丝管即在触头弹力和其自重量的作用下，回转跌落形成明显可见的间隙，从而截断断了电源，阻止故障电流的继续入侵，保护了变压器或线路的安全。

三、机构及其特性

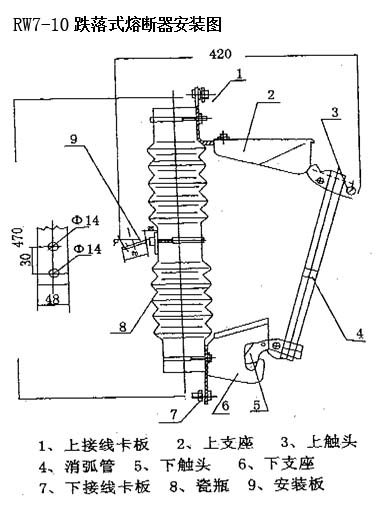

本产品的结构如附图所示

本产品由绝缘支架和熔丝管两大部分组成。在绝缘支架的下下两端安装有上、下静触头、并有相应的防雨罩保护，在熔断管的两端装有动触头。

本产品结构的特点：

1、本产品分200A及100A两种，而两者均采用统一的绝缘支架。所以，在运行条件变动时，只需更换熔丝管，现而不必更换支架。

2、熔丝管用优质的钢管—环氧玻璃钢复合管制成，且内部衬有消弧管，

3、瓷套与静触头支架及安装卡全部采用机械卡装，同原胶装相比具有便于维修和机械强度高、使用寿命长等优点。

4、上、下触头的接触部分均为面接触，具有接触面积大，接触可靠的特点。且各接触面均为镀银面。

5、上、下触头的防雨罩，可有效防止雨水及污秽物的入侵，从而有效地保护触头及确保其正常运行。

四 、适用条件

自然条件：

a、适用于室外；  b、周围环境温度不超过40℃，不低于-40℃；

b、海拔高度不超过1000米； d、使用地点不宜有冲击及剧烈震动；

e、使用地点不宜有严重污秽及酸、碱、盐等腐蚀的物品存在。

五、产品的安装

1、首先将跌落式支架固定安装在托架或横担上，然后将其上静触头的接线端与线路的侧相连下静触头的接线端与变压器的高压侧的引线或配电支干线路的一端相连，各连接螺栓应牢固，然后用令克棒通过熔丝管上的操作环将熔丝管挂于支架下端防雨罩的支撑孔上，再通过该操作环将熔丝管合上，则即投入运行，换取熔丝管亦通过该环进行操作。
